Принцип работы динамометрических ключей
Принцип работы динамометрических ключей
Динамометрические ключи – это инструменты, специально разработанные для обеспечения точного момента затяжки при соединении болтов и гаек. Они играют критическую роль во многих отраслях: от автомобильной индустрии до строительства.
Работает динамометрический ключ на основе на использования рычагов и механики. Они позволяют мастеру затягивать болты с определенной силой, предотвращая при этом перетягивание или недостаточное затяжки. Основной целью является достижение точного момента затяжки, указанного в спецификациях производителя.
Основные компоненты динамометрического ключа
Устройство состоит из следующих компонентов:
-
Ручка. Основной элемент для передачи усилия от оператора к механизму. Ручка может быть разной длины, в зависимости от конкретной модели ключа.
-
Шкала. Многие динамометрические ключи оборудованы шкалой, которая позволяет оператору увидеть, когда достигнут установленный момент затяжки. Шкала может быть выведена на ручку или корпус.
-
Механизм затяжки. Это сердце динамометрического ключа, которое обеспечивает точный момент затяжки.
-
Шестигранное или квадратное гнездо. Здесь устанавливается головка ключа, которая используется для затяжки болтов или гаек. Гнездо может иметь различные размеры в зависимости от конкретной задачи.
Принцип работы механизма затяжки
Наиболее распространенный механизм, используемый в динамометрических ключах – система пружин. Когда ключ затягивается, пружина накручивается. Когда достигается установленный момент затяжки, она обратно раскручивается. Это действие передается на шкалу или индикатор, который сообщает оператору, что момент достигнут.
Одной из ключевых характеристик динамометрического ключа является его точность. Для того чтобы механизм правильно работал, он должен быть откалиброван. Калибровка – это процесс установки ключа так, чтобы он достигал установленного момента затяжки с высокой точностью. Неправильно откалиброванный ключ может привести к недостаточному затяжки или перетягиванию, что может повлиять на надежность соединения.

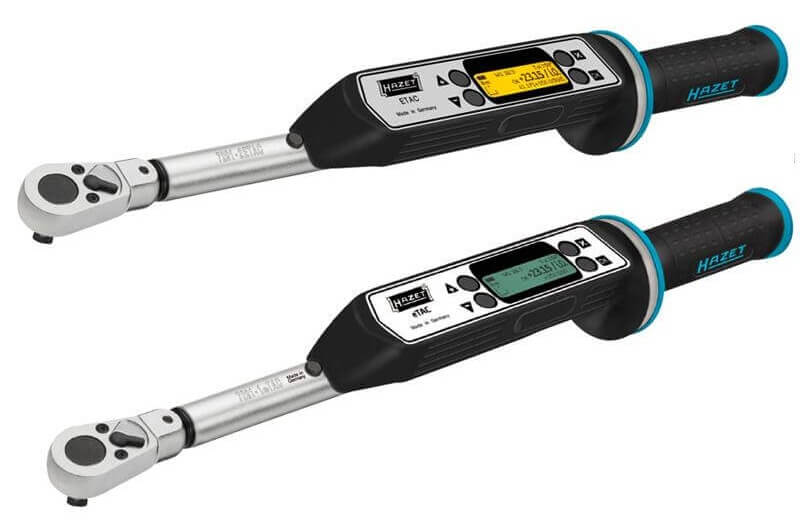

С развитием технологий появились также электронные динамометрические ключи. У них может быть дисплей, который показывает оператору точный момент затяжки. Дополнительно может быть возможность записи данных о затяжке для дальнейшего анализа. Они полезны в производственных линиях, где требуется большая консистентность и контроль.
